Equivalent de la fonction plot (Matlab) sur Labview

[Noovn]

Bonjour,

Je suis débutante un Labview et j'ai un petit problème :

Dans mon VI il y a une partie Matlab qui trace 4 cercle :

for m=1:4

  xe(m,: ) = R(m)+cos(alpha)*xc(m);

  ye(m,: ) = R(m)+sin(alpha)*yc(m);

end

Si j'écris : plot (xe(m,: ),ye(m,: )) dans la partie Matlab, quand je lance mon VI il me trace bien 4 cercles dans une nouvelle fenêtre.

Maintenant, j'aimerais que mes xe et mes ye (mes cercles) apparaissent sur ma face-avant et non dans une nouvelle fenêtre. Pour ça j'ai essayé d'utiliser Graph XY mais ça ne fonctionne pas (je pense que c'est parce que xe et ye sont tous les 2 en 2D).

J'aimerais donc trouver l'équivalent de la fonction plot de Matlab mais sur Labview. Quelqu'un peut m'aider ?

[Eric.M]

Bonjour,

Peut-on avoir un bout de code d'exemple ?

En soi, le but est d'indexer les 2 tableaux xe et ye, et d'en faire un tableau 1D de taille 4, chaque élément étant une cluster de deux tableaux 1D (chaque couple (xe,ye)). C'est à partir de cela qu'on trace un graphe XY 🙂

Cdt

--Eric

[Noovn]

En pièce jointe vous pouvez trouver un bout de mon programme et de ma face avant.

Le trait rouge est ce que j'aimerais relier à la place de sub_ed2.
Xe et Ye sont mes paramètre qui permette de faire un cercle (plot sur la face avant)

Merci de bien vouloir m'aider

Cordialement,

Laurence G.

[Cisco]

Bonjour,

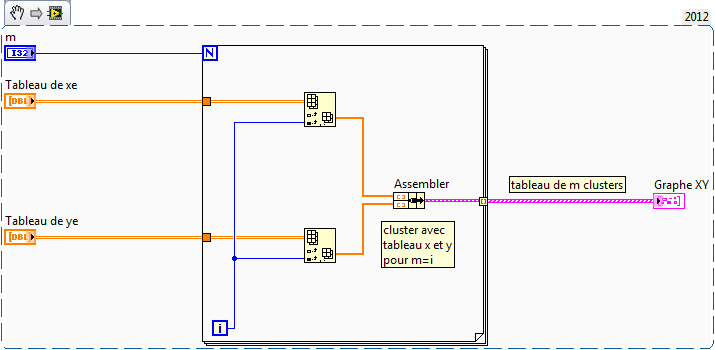

C'est quelque chose comme ça qu'il faut implémenter...

[Noovn]

Oh ! Merci ! Ca va peut-être m'aider !


En pièce jointe vous pouvez trouver un bout de mon programme et de ma face avant.

Le trait rouge est ce que j'aimerais relier à la place de sub_ed2.
Xe et Ye sont mes paramètres qui permettent de faire un cercle (plot sur la face avant)

Merci encore

Cordialement,

Laurence G.

[Noovn]

Merci ! ça me sera surement utile !

En pièce jointe vous pouvez trouver un bout de mon programme et de ma face avant.

Le trait rouge est ce que j'aimerais relier à la place de sub_ed2.
Xe et Ye sont mes paramètre qui permette de faire un cercle (plot sur la face avant)

Merci de bien vouloir m'aider

Cordialement,

Laurence G.

[Cisco]

Message reçu en MP (apparemment petit souci du côté de Noovn pour poster les messages...)

"Bonjour,
Je n'arrive pas à répondre sur le forum, ma réponse est bien envoyée mais elle ne s'affiche pas après dans le sujet donc je te répond par MP.
"Merci ! ça me sera surement utile !
En pièce jointe vous pouvez trouver un bout de mon programme et de ma face avant.
Le trait rouge est ce que j'aimerais relier à la place de sub_ed2. Xe et Ye sont mes paramètre qui permette de faire un cercle (plot sur la face avant)
Merci de bien vouloir m'aider
Cordialement,
Laurence G."

"

[Noovn]

sub_ed2 est une matrice de 0 et de 1

[Noovn]

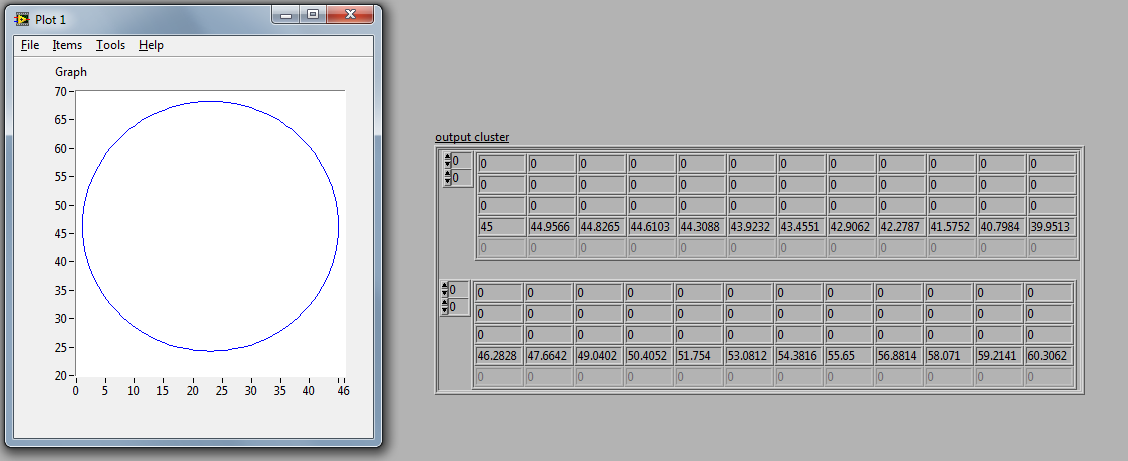

Voilà ce que j'ai tenté de faire dans un premier temps pour afficher mes cercles dans un graph ( en PJ):
(le but final étant de relier mes cercles à la place de sub_ed2)

en PJ, il y a aussi l'affichage de mes cercles avec la fonction plot de Matlab

[Cisco]

moi je sèche... c'est quoi le sous-vi sur lequel tu veux brancher ce qui sort de ta boite de calcul?? vois pas comemtn tu traces un (des) cercle ac seulement des 1 et des 0....
