Load Cell HX711 dengan NI myRIO

[YudySuryanto]

Izin bertanya,

Saya sedang menyusun Tugas Akhir, dalam tugas akhir ini saya ingin membaca beban dengan menggunakan load cell Type HX711 beserta module menggunakan NI myRIO.

Pertanyaan saya:

1. Dalam hal ini apakah memungkinkan menggunakan NI myRIO untuk load cell tersebut?

2. Apa yang saya harus pelajari dulu dalam pembuatan program pada Labview

Terimakasih

HX711

[KrisnaWisnu]

1. Saya akan jawab bisa.

Tapi belum ada yang melakukannya alias, tidak ada library. Jadi sampeyan harus hard-code dalam FPGA. Main timing untuk membaca data ADC HX711

2. Kalau mau belajar, pelajari LabVIEW, lalu LabVIEW FPGA. Gunakan library Arduino sebagai referensi.

[sastrodimedjo]

Maaf Pak khrisna sedikit menambahkan beban(hehehe),,,kira2 bisa dikasih qlue program nya tidak ya,,, soalnya Cari referensi nya Susah,,,,hehehe

[KrisnaWisnu]

Halo pak Sastro,

Cari referensi menurut saya pasti tidak ada, karena referensi lain menggunakan Arduino atau Micro-based.

NI myRIO FPGA based, setahu saya belum buat. Kalau bapak buat dan jalan, boleh dishare donk 🙂

Kalau sekilas melihat datasheet HX711, tidak terlalu sulit membacanya:
https://cdn.sparkfun.com/datasheets/Sensors/ForceFlex/hx711_english.pdf

PIN penting yang dikontrol oleh NI myRIO:

DOUT --> ini digital input ke DYNAMIC NI myRIO

PD_SCK --> ini digital output DYNAMIC ke NI myRIO (opsional saat ini, digunakan untuk mengubah settingan gain)

RATE --> ini digital output STATIC ke NI myRIO

*maksudnya DYNAMIC itu signal berupa pulsa, dengan clock tertentu

**maksudnya STATIC itu berupa ON atau OFF saja (saran saya RATE ini 0 dulu saja, artinya 10Hz, dalam 1 detik akan ada 10 data keluar di DOUT)

Jadi setelah DOUT tersambung, tinggal merepresentasikan data yang diterima menjadi data yang bisa di kenali:

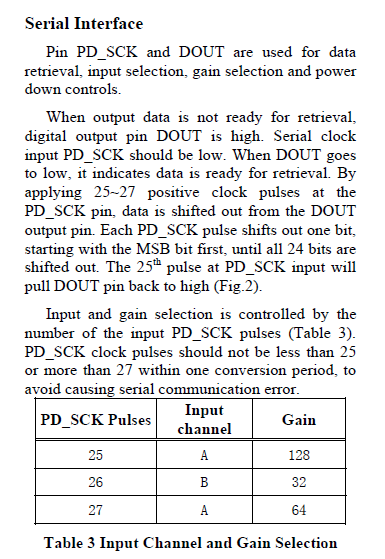

Berdasarkan informasi di atas, ada 24 bit data (atau 24 pulsa, 1 pulsa merepresentasikan ON atau OFF). Berikut ini penentuan MSB dan LSB nya:

24 bit yang diterima adalah MSB, dan yang terakhir adalah LSB.

Jadi dalam 1 detik ada 24-bit x 10 data ya.

Step berikutnya adalah konversi dari 24-bit data ini menjadi decimal, karena 2's complement, formatnya ada negativenya, seperti ini contoh 3-bit nya:

Secara sistem NI myRIO, semuanya bisa dilakukan di FPGA kok, nanti di RT tinggal baca data yang sudah menjadi DECIMAL saja. Selamat mencoba

[Pelabu]

https://forums.ni.com/t5/LabVIEW-Team-Indonesia/Interfacing-myRIO-with-HX711-Load-Cell/gpm-p/3719348...

Contohnya ada di link di atas

[Pelabu]

apakah contoh diatas menjawab pertanyaan?

[YudySuryanto]

Mantap pak contohnya

nnti akan segera sya coba

[Pelabu]

Kalau udah bisa, jangan lupa accept as solution pak

Semoga tugasnya cepat selesai
