Review >>> LabVIEW Seminar--Image processing on the site using a web camera

Abstract: As a review workshop held at Iwate prefectural university, I created a program to obtain the total number of 5 dice. It would be nice if you could use it as a simple sample program.



Webカメラを使って現場で画像処理

岩手県立大学で2016年5月27日に開催された講習会の復習として5個のさいころの数の合計を求めるプログラムを作成しました。簡単なサンプルプログラムとして活用いただければうれしいです。



使用機材:UCAM-C0220FE (ELECOM)、LabVIEW 2014、NI Vision カメラセットアップ



ツールメニューからVison Assistantを起動します。

カメラで画像を取り込んで画像ブラウザに格納します。




処理関数のカラータブでカラープレーン抽出を選び、明度プレーンを指定します。




カラープレーン抽出1がスクリプトに追加されます。




処理関数:マシンビジョンのパターンマッチングを選択します。これは指定したテンプレート画像をもとに画像の中で一致する部分を探す関数です。




テンプレート画像は「新規テンプレート画像」ボタンを押して作成します。中央の「一の目」のサイコロをテンプレートにします。

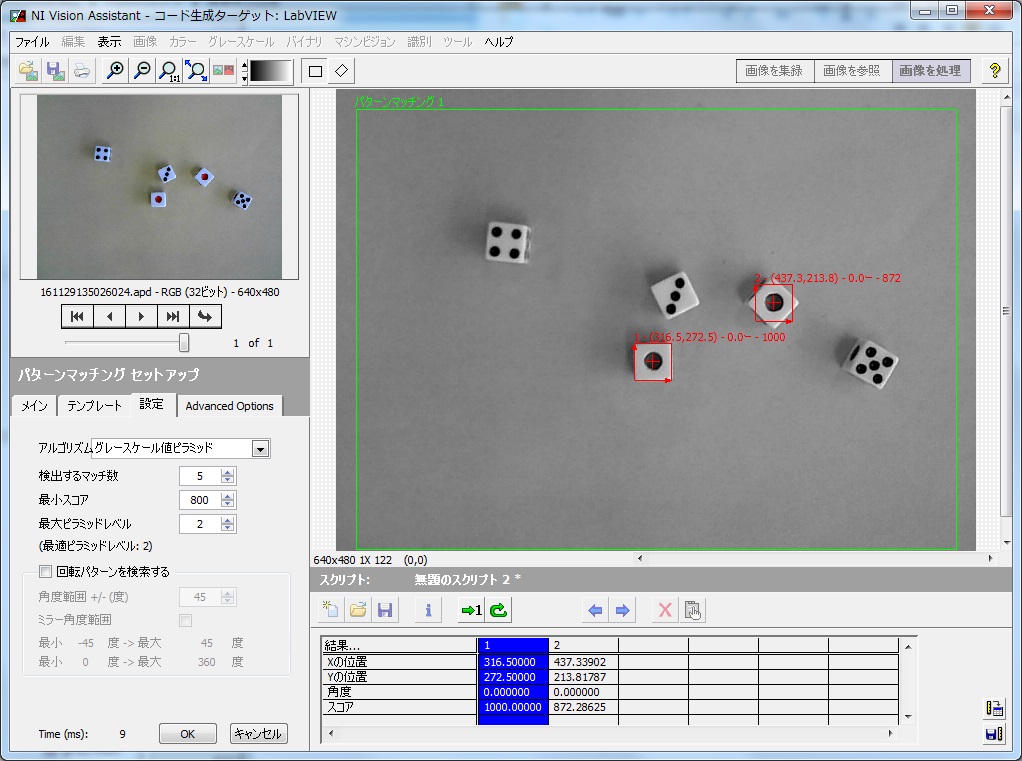

早速、発見された部分が赤く表示されます。テンプレート自身なので、まあ当然ですが、もう一個の「一の目」のサイコロは発見されていません。




設定タブを選ぶと、検出するマッチ数を増やしたり、回転パターンを検索することができます。




マッチ数を5にするともう一個も無理やりですが検索されました。




回転パターンを検索する、角度は+/- 90度にするときちんとテンプレートを回転させてマッチしてくれます。


スクリプトにパターンマッチングが追加されました。




このスクリプトはファイルメニューから保存します。拡張子は「.vascr」となります。

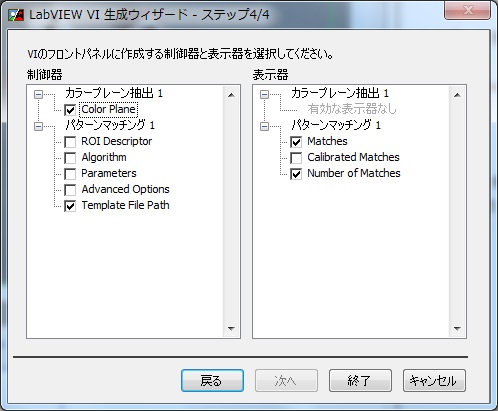

ツールメニューから「LabVIEW VIを作成...」を選ぶと、VIの中で操作したい制御器・表示器を選択できます。




一応、これでLabVIEWのダイアグラムが生成されて、それらしいフロントパネルが表示されます。




ダイアグラムは超汚ないので、好みで直しましょう。

「一の目」以外のテンプレートも作って、ループで1から6までを検索するプログラムに書き換えます。

フロントパネル





(テンプレートのファイルパスは相対パスにしなかったのでテンプレートファイルを置く場所に応じて変更する必要があります。)




テンプレートは「TemplateImages.zip」で添付しました。完成したVIは「SnapDiceCounter.zip」で添付しました。



NI Visionは高価なソフトウェアですが、工場のラインのすぐそばにいる人が簡単に使いこなせるとすれば、値段以上の働きをするのではないかと思います、ラインの組み直しとか、予期せぬ外光で検出できなくなったとか、その都度専門のソフトウェア屋さんを呼ぶことを考えるとね。
